Impact des instabilités de terrains sur les infrastructures
routières dans le Rif central méridional (Cas du PK 144 de
la RR 408 ‘’ -Taounate, Maroc)

Impact of land instability on road infrastructure in the Southern Central Rif (Case of PK 144 on regional road 408 - Taounate, Morocco)

Impacto de la inestabilidad del terreno en las infraestructuras viarias del centro sur del Rif (Caso del PK 144 de la RR 408 -Taounate, Marruecos)

Khalid El-Moudni

khelmoudni@gmail.com 0009-0005-5453-6710

Ministère de l’Éducation nationale, du Préscolaire et des Sports. Académie Régionale de L’Education et de Formation, Tanger – Tétouan - Al Hoceïma. BP 5183 - Tétouan. Av Mohammed Bannouna, Boujarrah. 93040 Tétouan, Maroc.

Abdelghani Houari

gartet.abdelghani@gmail.com 0000-0002-7037-584X

Département de Géographie, Faculté des Lettres et des Sciences Humaines Sais-Fès, Université Sidi Mohamed
Ben Abdellah, Fès. BP 59, Route Immouzer. 30000 Fès, Maroc.

El Houssaine Afkir

elafkir@gmail.com 0009-0009-4233-4491

Equipe d’Etudes et Recherches en Géographie et Développement Durable, Faculté des Lettres et des Sciences Humaines, Tétouan, Université Abdelmalek Essaâdi, Maroc. RN 16. BP 210. 93150, Martil, Maroc.

1. INTRODUCTION

Les risques naturels constituent aujourd’hui l’un des principaux enjeux et contraintes auxquels le monde est confronté, en raison de leurs conséquences néfastes sur les plans environnemental, économique et social (Sharpe, 1938; Tricart, 1977; Gueremy et al. 1987; Flageollet, 1989; Marre, 1998; Yvette, 2003; Olivier, 2002 et 2006). Le Maroc, pays méditerranéen caractérisé par une grande diversité géologique et climatique, est particulièrement vulnérable à ces aléas. Les phénomènes extrêmes tels que les inondations, les sécheresses, les séismes et les mouvements de terrain y sont récurrents, engendrant des conséquences socio-économiques et environnementales de plus en plus importantes (Gartet, 2007 et 2010; Suter, 1965; Morel, 1987). Ces événements représentent une menace pour les populations et les biens, et entravent le développement des régions touchées.

En raison de la fragilité des formations rocheuses, de l’agressivité climatique, de la forte pente et des interventions anthropiques non maîtrisées, la région du Rif est particulièrement exposée aux phénomènes morphodynamiques sur les versants et aux processus hydrodynamiques en bordure (berges) des cours d’eau (Lacoste, 1934; Suter, 1980; Leblanc, 1975; Maurer, 1964 et 1968; Al Karkouri, 2003). En conséquence, ce domaine se caractérise par une grande diversité de phénomènes (glissements, éboulements, coulées boueuses, affaissements, érosions fluviales...) qui menacent la stabilité des infrastructures routières et des ouvrages d’art associés (Yazidi, 2002 ; Janati Idrissi, 2013; El-Moudni 2008 et 2022). Ces phénomènes engendrent d’importants dégâts matériels et économiques, compromettant ainsi les projets de développement socio-économique. C’est dans ce contexte que la problématique de l’instabilité des terrains a suscité l’intérêt de nombreux chercheurs.

Notre étude se concentrera sur le domaine du Rif central méridional, qui est fortement affecté par l’instabilité des versants, entraînant une dégradation continue des infrastructures routières. Cette forte récurrence est liée à la prédominance de formations géologiques fragiles, à la forte pente des terrains, à un réseau hydrographique dense, à l’intensité des pluies et à la construction de routes dans des zones à risque. À travers cette étude, nous présenterons un cas typique du domaine de Mesorif, au niveau de la route régionale 408 au point kilométrique 144. À cet endroit, l›axe routier est soumis à une dynamique complexe combinant des processus superficiels tels que les ravines et les coulées boueuses, entraînant l’obstruction des canalisations et la déséquilibre des remblais, ainsi que des instabilités semi-profondes comme d’affaissement et de glissement, avec une vitesse moyenne de 30,7 cm par an.

Cette étude vise à caractériser les processus d’instabilité des versants et à évaluer leur impact sur les infrastructures routières dans le domaine du Rif central méridional. A travers une approche géographique et géomorphologique; combinant travail de terrain (suivi l’évolution des phénomènes) et étude documentaire (rapports géotechniques, cartes et données climatiques), nous chercherons à identifier les facteurs de la genèse, de déclenchement et de réactivation de ces phénomènes.

2. LE CONTEXTE GENERAL DU MILIEU ET DU SITE ETUDIE

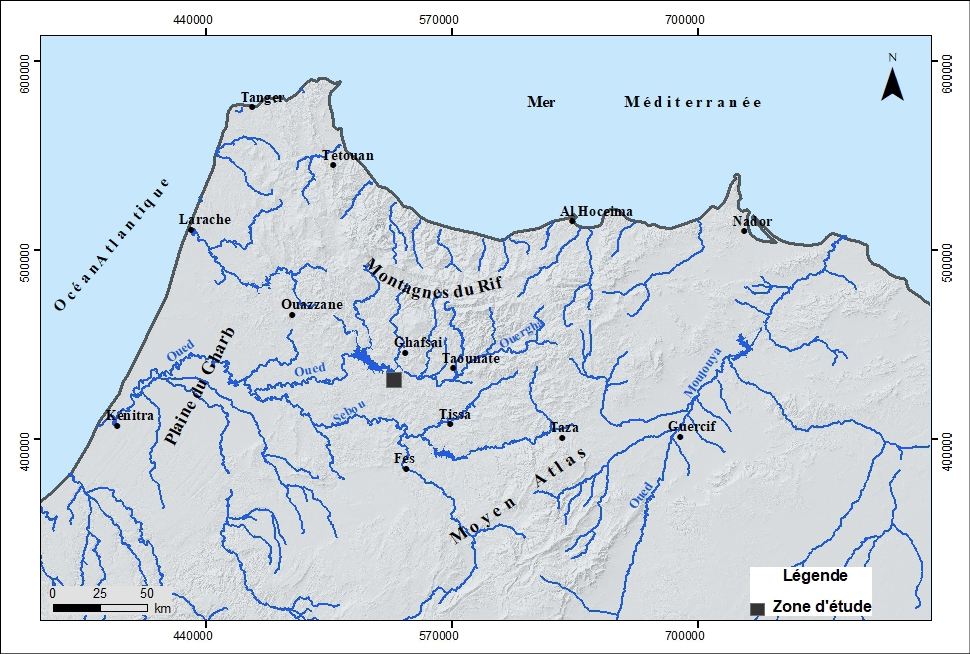

La zone d’étude est située dans les montagnes du Rif, plus précisément dans sa partie centrale méridionale, caractérisée d’un point de vue structural par la présence d’unités sous forme de nappes de charriages (nappes d’Aknoul, de Tanger, de Senhaja, unité de Loukous, fenêtres métamorphiques, zone de couverture tertiaire et zones de dépôts récents), constituées d’une structure géologique très complexe, affectées par une série d’accidents structuraux (failles et plis), caractérisée par une prédominance de roches friables, meubles et sensibles à l’instabilité (Asebriy, 1984; Poujol, 2014; Yazidi et al., 1995). Ce domaine est traversé par plusieurs oueds, dont oueds d’Oudiyar, Oudeur, Aoulay, Amzez, Sra..., se caractérisent par un réseau de drainage orientés du nord vers le sud, et ils convergent (se rejoignent) tous au niveau de l’oued Ouergha qui dessine sa forme sub-arquée depuis l’est vers l’ouest (figure 1).

Le climat du Rif central méridional est un climat méditerranéen avec des variations locales importantes dues à l’altitude et à l’influence maritime. Il se caractérise par des étés chauds et secs et des hivers doux et humides, avec des précipitations concentrées en automne et en hiver. Concernant la température, en étés est chaud et sec, atteindre au moyen 37,1°C, et en hivers est doux et humides, avec des températures de 4,7°C en moyen (selon la station d’Ourtzagh). Tandis que les précipitations ; sont concentrées principalement en automne et en hiver, avec un moyen annuel varie considérablement en fonction de l’altitude et de l’exposition des versants, où les zones montagneuses reçoivent plus de précipitations (736,9 mm en moyen selon la station Bab Ouender, période 1956-2021) que les dépressions (511,2 mm en moyen selon la station d’Ain Aicha, période 1981-2021).

Ce demain est caractérisé par une forte pression démographique, avec une densité de population variant entre 144 et 210 hab./km² (cas des communes d’Aïn Mediouna, Sidi Yahya Beni Zeroual, Aïn Aïcha...), dont la plupart des activités économiques sont liées à l’agriculture et au commerce. Parmi les agglomérations les plus importantes de cette région, on cite la ville de Taounate, puis des centres semi-urbains émergents tels que Galaz, Ghafsaî, Bouhouda, Aïn Aïcha, Ourtzagh, Ain Mediouna, Khlalfa…etc.

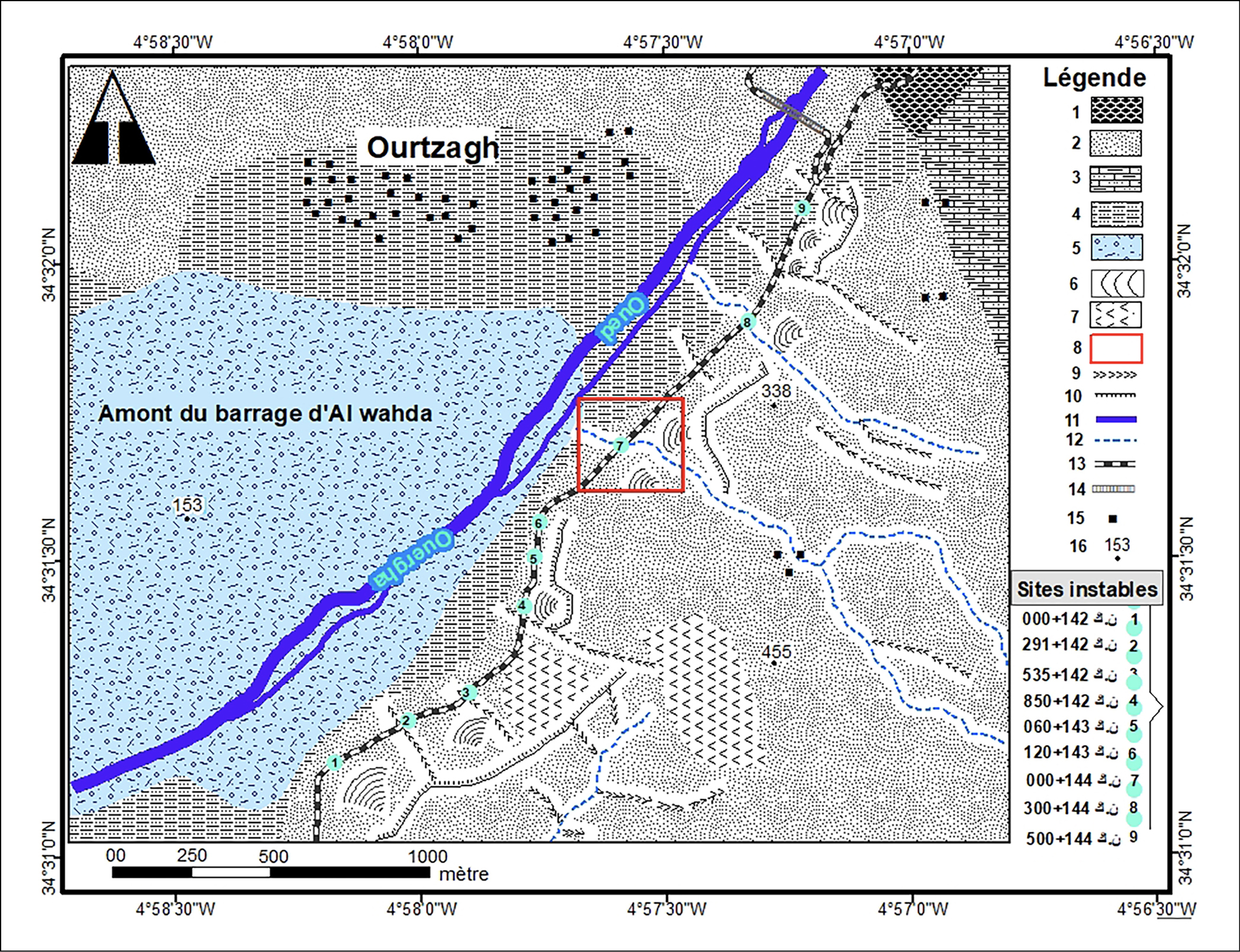

Le site instable est localisé à la convergence des coordonnées géographiques 34° 31’ 54,2’’ Nord et 04° 57’ 20,1’’ Ouest, à une altitude de 192 mètres (figure 2). Le versant est orienté vers l’ouest, sa pente caractérisée par une forte irrégularité spatiale. Le talus, particulièrement au début, atteint une inclinaison de 75° et montre des signes de fragmentation (fissures) au niveau de la roche. Les pentes s’adoucissent ensuite, variant entre 40° et 50° jusqu’au point kilométrique 144+300.D’autre part, le site étudié est caractérisé par la prédominance de formations argileuses peu perméables.

3. MATERIELS ET METHODES

3.1. Etude et analyses granulométriques des sols

Ce processus consiste à soumettre un échantillon de sol à un tamis, qui permet de passer un échantillon de matériau à travers une série de tamis emboîtés les uns sur les autres, dont les mailles ont des ouvertures de plus en plus petites de haut en bas. Les particules dont la taille est supérieure à l’ouverture du tamis sont retenues, tandis que les particules plus petites le traversent et sont collectées par le tamis inférieur. Les matériels utilisés dans ce processus sont; une série de tamis normalisés (norme NF P 18-552), un agitateur mécanique, une balance de précision, un collecteur de fond et un pinceau. Les procédures pratiques suivies dans ce processus sont successivement les suivantes: préparation de l’échantillon (sécher l’échantillon et déterminer la masse totale M), montage de la série de tamis (d’ordre décroissant), verser l’échantillon sec sur le tamis supérieur, mettre en marche du tamis mécanique d’une durée de 10 minutes, peser des refus sur chaque tamis, et enfin de calculer le pourcentage de chaque fraction granulométrique par rapport à la masse totale de l’échantillon; soit pour le pourcentage passant au tamis i en fonction de l’équation (M-Σmj (j=1 à i)/M* 100, ou pour le retenu sur le tamis i en fonction de (mi / M) * 100.

D’autre part, et pour identifier et évaluer le comportement du sol, les essais de limites d’Atterberg ont été effectués, en utilisant la norme de NF P94-051. A travers ces essais, nous avons identifié les déterminants suivants:

• La limite de liquidité (LL) par la méthode de la coupelle de Casagrande;
• La limite de plasticité (LP);
• L’indice de plasticité (IP), qui est la différence entre la limite de liquidité et la limite de plasticité, où : IP = LL-LP;
• L’indice de consistance (Ic), pour caractériser l’état hydrique du sol et d’évaluer sa consistance. La formule utilisée est: IC = (LL - w) / IP (où : LL est la limite de liquidité, W est la teneur en eau, et IP est l’indice de plasticité).

3.2. Déterminer des propriétés mécaniques du substrat à partir des rapports géotechniques

La connaissance des caractéristiques mécaniques et granulaires des sols profonds permet de comprendre dans quelle mesure la formation rocheuse est sensible à certains phénomènes d’instabilité, notamment en ce qui concerne les glissements de terrain profonds, les affaissements et les effondrements. A cet effet, on a exploité les résultats des rapports géotechniques effectués par le service de l’Equipement et des Transports en partenariat avec le Laboratoire Public d’Etudes et d’Essais (LPEE). Les sondages profonds effectués dans le site étudié sont: trois sondages pressiométriques –SP– (pour calculer la portance du sol), et trois sondages pénétromètres dynamique –SPD– (pour but de déterminer la résistance dynamique), complétées par l’achèvement de puits par une pelle robotisée et des analyses de laboratoire. A partir de ces résultats, et afin de connaître les réactions du sol à différentes profondeurs, on a mesuré la pression de fluage (PF), la pression-limite (PL) et le module de pression (EM), (selon la classification de Ménard L., 1963).

3.3. Le travail de terrain et outils de mesurer l’affaissement de masse

Dans cette étude, le travail de terrain est constitué un processus indispensable pour ajuster l’instabilité du terrain. Il nous a permet d’observation directe, prendre des mesures, analyser les phénomènes et suivre leur évolution temporelle.

Pour le but d’évaluer la vitesse du glissement et compréhension de leur mécanismes, nous avons basé sur une technique simple à travers des tiges de fer. De sorte que 18 tiges (de 1,10 mètres) ont été installées le long de la niche d’arrachement (figure 3), dont neuf sur la zone stable, opposées de façon perpendiculaire aux 9 tiges au niveau de la masse glissante. En mesurant régulièrement la position et la distance de déplacement entre les tiges opposées (exemple: la tige P5 située en face de la tige P’5). La vitesse de glissement est calculée en divisant le déplacement mesuré entre deux observations par l’intervalle de temps entre ces observations (où: Vitesse = Déplacement / Temps).

4. RESULTATS ET DISCUSSION

4.1. Conditions locales de la genèse et évolution de la dynamique au pk 144

4.1.1. Impact des facteurs météorologiques sur l’instabilité du terrain

Le travail de terrain montre que les phénomènes d’instabilité sont étroitement liés à la quantité et à la durée des précipitations. En effet, la plupart des cas d’affaissements (réactivation du glissement) ont été enregistrés pendant et après des périodes de pluies intenses ou prolongées. Afin d’illustrer ce facteur, nous nous appuierons sur la période climatique 2017-2019, en se basant sur la station d’Ain Aicha (figure 4).

L’analyse des données de la figure 4 permet de conclure que:

• De fortes variations des précipitations mensuelles sont observées au sein d’une même saison, ainsi qu’entre les saisons. Avec une grande variabilité interannuelle (exemple : 883.9 mm en 2017-2018 et 650.7 mm en 2018-2019);
• De fortes variations des précipitations mensuelles sont observées, tant au sein d’une même saison qu’entre les mêmes mois d’une saison à l’autre (Par exemple, les précipitations totales ont atteint 339 mm en mars 2017-2018, alors qu’elles n’ont pas dépassé 15,9 mm durant le même mois de la saison 2018-2019;
• Une forte concentration sur certaines périodes, avec des pics à 339 mm en mars 2017-2018 et 273,5 mm en octobre 2018-2019, entrecoupées de périodes sèches s’étendant de juin à août, ce qui caractérise un climat méditerranéen typique.

Nous nous baserons sur les données des mois de mars 2017-2018 (à la saison d’hiver) et octobre 2018-2019 (à la saison d’automne), étant donné qu’ils sont les plus pluvieux. Ces données nous permettront de tirer les conclusions suivantes:

• Événements extrêmes et une grande variabilité des pluies journalières au cours des mois étudiés, avec des pics à 46 mm le 7 mars 2017-2018 et 66 mm le 31 octobre 2018-2019 (figure 5);
• Une forte concentration temporelle des pluies, avec des événements pluvieux de longue durée. En effet, la durée du 1er à 7 mars 2017-2018, a enregistrée 208 mm. Aussi entre le 26 et le 31 octobre (5 jours) 2018-2019, a enregistrée 215,2 mm (figure 5). Ces événements accélèrent le débit du cours d’eau, augmentant ainsi son pouvoir d’érosion des berges.

A partir de suivi de terrain, on affirme que cette forte concentration des pluies a provoqué une déstabilisation de versant, se manifestant par la réactivation de glissement et l’apparition de nouveaux ravinements et coulées. Ce fait indique que cette instabilité est attribuable à l’augmentation significative de l’humidité des sols, favorisée par l’infiltration des eaux. Aussi les propriétés mécaniques des sols (la résistance et la cohésion) se sont détériorées, conduisant à des pertes d’équilibre et à de mouvement de masse.

D’autre part, en raison de la prédominance des formations argileuses, la température est un facteur influençant significativement les propriétés des sols, en particulier compte tenu des écarts de température importants qui caractérisent la zone d’étude (en moyenne 4,7°C en hiver et 37.1°C en été). L’action de la température se traduise par les mécanismes suivants (El-Moudni, 2022):

• Dilatation et contraction thermiques, résulte des variations de température, le sol se dilate lorsqu’il fait chaud et se contracte lorsqu’il fait froid. Ces mécanismes répétés entraînent l›apparition des fissures dans les couches (observation visuelle);
• Le séchage du sol à cause d’évaporation, qui réduise sa teneur en eau. Cette perte d’eau provoque un retrait des particules du sol et la genèse de pores, augmentant ainsi sa porosité et sa fragilité;
• Les variations de température, en altérant la cohésion du sol, favorisent sa dégradation et augmentent sa sensibilité aux contraintes.

4.1.2. Impact de la dynamique fluviale sur l’instabilité du versant

La dynamique fluviale est considérée comme l’un des principaux facteurs naturels déclenchant l’instabilité des versants dans le domaine du Rif central méridional. Ce domaine se caractérise par des conditions favorables accentuent l’impact de l’eau sur l’érosion des berges (Afkir, 1985; Gartet, 1994; El-Fengeur, 2009). Ces conditions sont caractérisées par la faible perméabilité des sols, pentes très abruptes, la densité du réseau hydrographique, la dégradation de la couverture végétale et la concentration des précipitations (Gartet, 2001; El-Ommal, 2021). Ces conditions contribuent à rendre la réponse hydrologique de l’oued Ouergha rapide et violente, avec des débits instantanés atteignant des niveaux records (tableau 1), menaçant ainsi la stabilité des versants et des infrastructures routières. Pour illustrer cela, prenons l’exemple de l’évolution du débit instantané de cet oued à la station d’Ain Aïcha le 14 janvier 2010, qui est passé de 663 m³/s à minuit à 2100 m³/s à 10 heures du matin (figure 6).

En général, l’impact de l’eau d’oued Ouergha sur l’instabilité du versant s’exerce par les mécanismes suivants:

• Sous-creusement: Où l’eau qui coule à la base du versant érode les matériaux, creusant ainsi un vide. Cette perte de support entraîne une diminution de la résistance du versant, le rendant plus susceptible de glisser;
• Erosion latérale: Le courant d’eau creuse les berges, entraînant un recul du versant et une modification de sa pente;
• Variations du débit: Ces variations peuvent induire des changements brusques de la force exercée sur le versant, favorisant ainsi leur instabilité.

De même, les observations et l’étude menée directement sur le terrain on bien élucidé l’impact des eaux retenues dans le barrage El Wahda une fois en contact avec les bas versant limitrophes (photos 1 et 2). Les imbibitions de l’eau qui se font latéralement, contribue à l’engorgement du substratum rocheux, et une fois le seuil de viscosité est franchi; les phénomènes liés à l’instabilité d’ensemble prennent naissance pour déclencher des empilements de matériaux arrachés de l’amont vers l’aval, sous l’effet de la gravité, volumes des vides et le poids de la masse décollée (Gartet, 1994; El-Moudni, 2022).

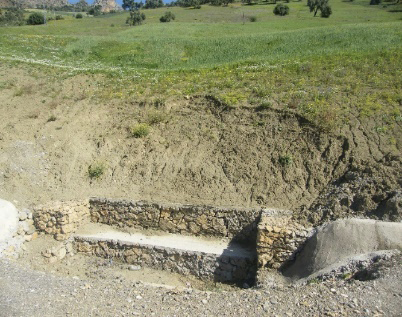

4.1.3. Le rôle du mauvais drainage routier dans l’instabilité du versant

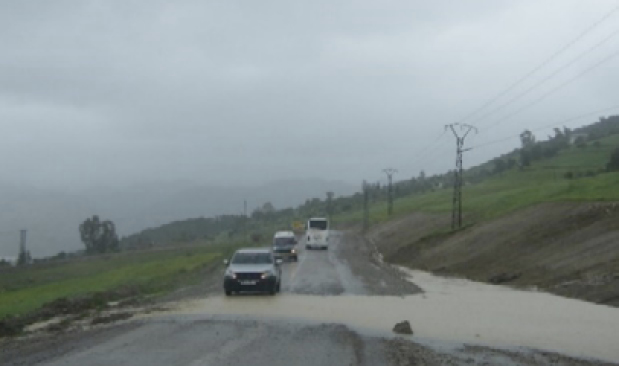

Le mauvais drainage routier est un facteur aggravant significatif dans l’instabilité de versant (Janati, 2013). Il contribue directement à la dégradation des sols et à l’augmentation du mouvement de la masse (photo 3). En effet, l’eau stagnante à proximité du tronçon routier affecte la stabilité du versant à travers de:

• Saturation du sol augmentant la pression interstitielle, et réduisant ainsi leur résistance au cisaillement et augmentant leur susceptibilité au mouvement (Boiffin, 1984);
• L’eau de ruissellement non canalisée augmente l’intensité d’érosion, creusant des ravines et fragilise la stabilité du versant. Aussi, elle entraîne le transport de particules fines, ce qui réduit la cohésion des sols et favorise le glissement;
• L’eau qui s’infiltre sous les fondations provoque des tassements différentiels, ce qui peut à son tour déstabiliser le versant;
• Augmentation de la pression hydrostatique à cause d’accumulation de l’eau dans les fissures, ce qui provoque des dilatations et des ruptures, favorisant ainsi le mouvement de masse.

4.1.4. Vulnérabilité des formations superficielle aux phénomènes d’instabilité

Le tableau 2 ci-dessous présente les résultats granulaires d’un échantillon de sol prélevé au-dessus de la masse instable.

Les résultats obtenus (représentés dans le tableau 2 et les figures 7 et 8) montrent que la zone étudiée est caractérisée par la domination des formations alluviales limoneuses de viscosité moyenne, classé comme sol fin (A3), pour que l’indice de viscosité est d’ordre de 21%, et les matériaux fins dont le diamètre moins de 80 µm sont d’environ 54,12%. Les formations semi-superficielles se caractérisent par une augmentation significative de la teneur en eau; qui atteint 25,88 %. Cela indique qu’il s’agit de l’une des formations caractérisées par leur grande capacité d’absorber et de retenir de l’eau. Ce qui influe directement le degré de leur cohésion et de leur résistance.

4.1.5. Un substrat rocheux aux propriétés géotechniques favorables à la genèse du glissement

Le tableau 3 ci-dessous, présente des résultats des sondages profonds (sondages pressiométriques –SP–, et sondages pénétromètres dynamique –SPD–) effectués au niveau de la masse glissée.

A partir des données présentées au tableau 3, les formations profondes du site étudié sont à haute viscosité et riches en argiles (à l’exception de l’échantillon situé à une profondeur comprise entre 6 et 7 mètres au SP6), caractérisés par leur sensibilité excessive à l’eau. Ce qui provoque des changements importants de volume et une diminution de la résistance. Les réactions de celui-ci, à des profondeurs différentes, le long de la masse en mouvement sont très variées, on peut les traités comme suit:

• Concernant SP7: exécuté directement sur le bord de la route, ses résultats ont montré que les formations argileuses et alluviales voient leur teneur en eau augmente avec l’augmentation de la profondeur (22,3% à une profondeur de 11,5 m), et l’indice de plasticité aussi; ayant enregistré la valeur la plus élevée de l’ordre de 31%. Les essais de cisaillement lent montrent que les valeurs de l’indice de consistance et de l’angle de frottement diminuent à mesure que nous nous enfonçons, ce qui indique que le substrat à une profondeur de 11 à 11,5 mètres est plus cohérent, et donc plus résistant au cisaillement;
• Pour le SP5: exécuté sur la même ligne de sondage précédent (SP7), et deux échantillons ont été testés ; le premier à une profondeur comprise entre 3,5 et 4 mètres ; et le second à une profondeur entre 9 et 10 mètres. Les résultats étaient différents par rapport à l’échantillon précédent, où la teneur en eau diminue avec la profondeur (21% dans le premier échantillon et 16% dans le deuxième). À 4 mètres de profondeur, la formation rocheux montre une cohésion réduite, signe d›une altération avancée de la couche superficielle, soumise aux influences climatiques et hydriques. Inversement, à 10 mètres, l›angle de frottement de 30° indique des formations plus cohérentes, moins affectées par les processus d›altération.
• Quant à le SP6: exécuté au pied du versant, deux échantillons ont été testés: le premier à une profondeur de 6 à 7 m, qui a montré que la formation alluviale argileuse est de plasticité moyenne (24%), et le second échantillon à une profondeur de 9 à 10 m ; a montré que les formations argileuses et alluviales sont à forte plasticité (28%). L’analyse granulométrique et les essais mécaniques ont démontré une symétrie relative entre les formations rocheuses, entre 6 et 10 mètres de profondeur, où nous n’avons pas enregistré de changements significatifs des valeurs enregistrées, ni au niveau de l’angle de frottement (entre 28 et 29 degrés) ni au niveau des valeurs de cohésion (entre 21 et 22).

Généralement, en raison de l’agressivité des conditions externes (climatiques), les formations superficielles sont soumises à une forte altération chimique, produisant des éléments et particules fins ; qui migrent par lessivage à travers les fissures, ce qui explique la valeur élevée de l’angle de frottement au niveau du substrat à des profondeurs de 6 mètres et plus.

4.1.6. Résultats de mesure de Pression de Fluage, Pression-limite et Module de pression

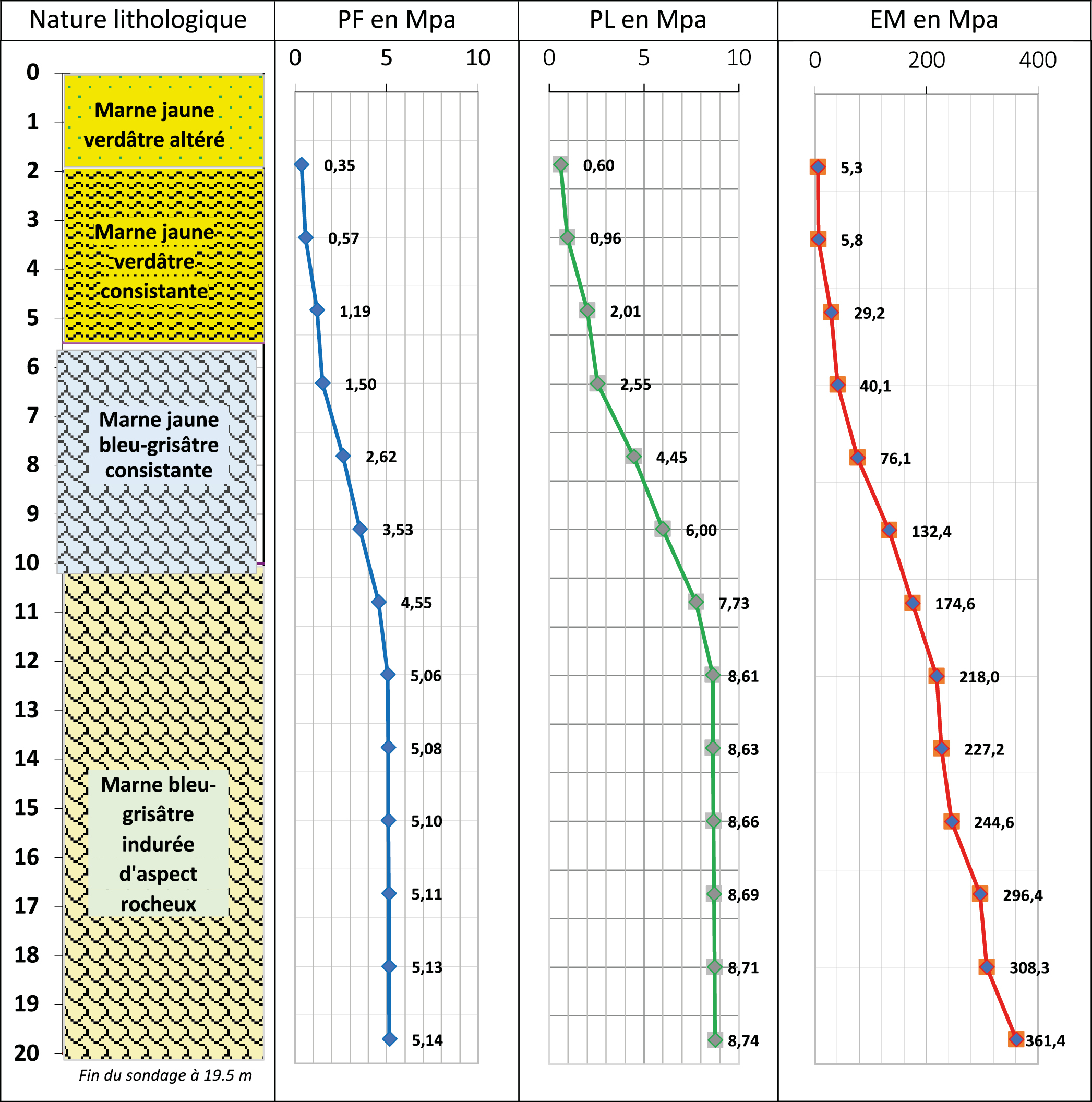

A partir des données du tableau 3 et des figures 9, 10 et 11, nous enregistrons une différence très nette d’allures, que ce soit d’un site à l’autre (selon les sites des sondages), soit au niveau du même sondage en passant de formations proches de la surface à des formations profondes. Ce qui souligne la différence de niveau d’interaction de formation avec l’extension de la sonde.

On conclure, donc, que des valeurs retenues et enregistrées au niveau du module de pression (EM) connaissent une augmentation de la surface vers la profondeur, et les valeurs s’avèrent très élevées, allant de 356 MPa au point de sondage SP7 à 409,4 MPa au SP5 (à l’aval du versant). Également, au niveau de la surface; les déformations du sol sont une résultante de légères pressions, à l’inverse aux niveaux lithologiques profonds, de sorte que le remblai alluvial ; libère des pressions limites inférieures à 0,5 MPa, montrant une puissance d’environ de 3,5 mètres.

De plus, selon la classification conventionnelle des sols adoptée par Ménard (Fascicule 62-V.), les pressions limites apparaissent très faibles à une profondeur de 1,5 mètre, d’environ de 0,7 MPa aux points de sondage SP6 et SP7, ce qui confirme que les formations superficielles d’argiles alluviaux sont très molles et sensibles aux mécanismes d’érosion, ce qui explique la forte concentration des phénomènes de ravinements et des coulées de boue. On observe également que ces pressions limites deviennent moyennes à une profondeur de 3 mètres (entre 1 et 2 MPa), ce qui indique la présence d’une formation ferme (argile et alluviaux), puis les mêmes valeurs ont enregistré une augmentation à partir d’une profondeur de 6 mètres au point de sondage SP6 ; et de 4,5 mètres au SP5 et SP7 (du côté droit de la chaussée et au pied du versant), dépassant la valeur de 2,5 MPa et plus, indiquant l’existence d’une argile très ferme à solide.

De ce qui précède, nous concluons que la cohésion des formations argileuses et alluviales augmente encore avec la profondeur et devient plus résistante au cisaillement (rupture). Ceci est confirmé par le résultat de la division des valeurs de module de pressions par les valeurs des pressions limites (EM/PL), qui ont montré l’existence d’une épaisseur d’argile altérée d’environ 3,5 mètres (notamment au SP6 au pied du versant), tandis qu’à partir d’une profondeur de 3,5 mètres; on enregistre la variation des couches argileuses marneuses de cohésion forte à très forte (solide à très solide).

4.1.7. Analyse des résultats de mesure de sondage pénétromètre dynamique

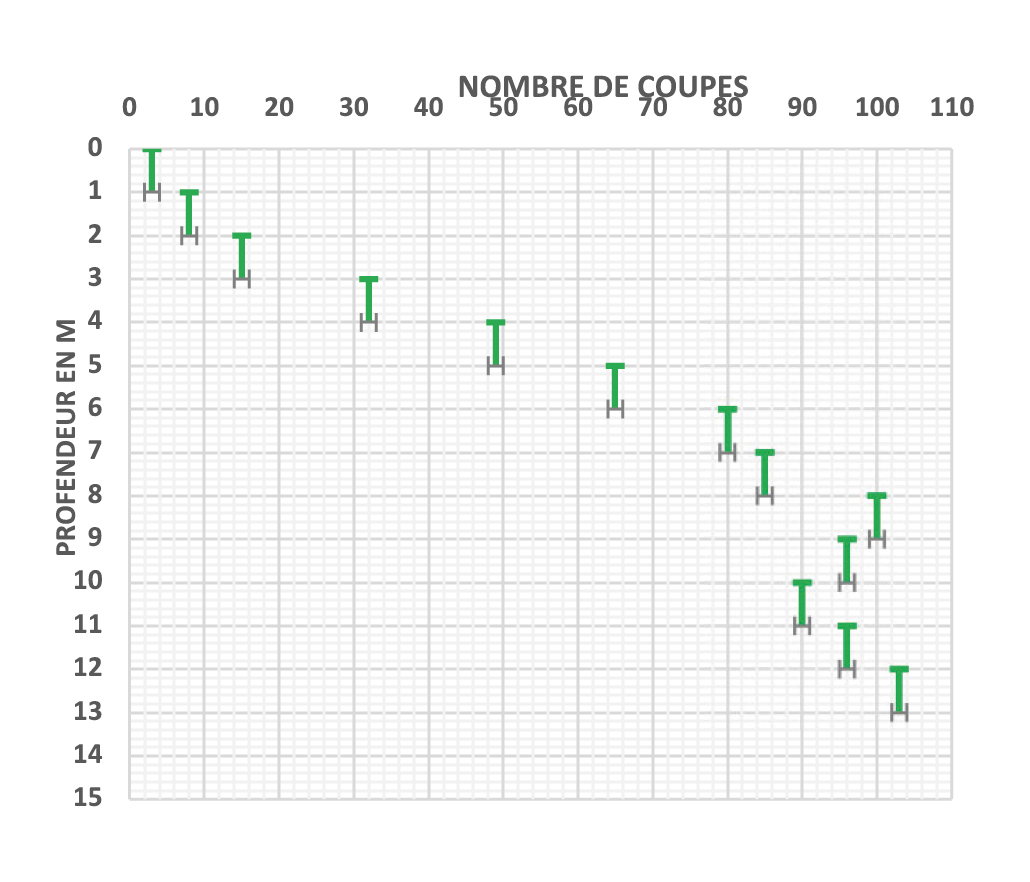

L’analyse des résultats des sondages pénétromètre dynamique ; ayant été exécuté le long de la pente (six sondages distribués à deux profils – figures 12 à 17) ; a permis de dégager et décrire deux horizons lithologiques, qui sont comme suit :

• Premier horizon: qui est l’horizon superficiel instable, dans lequel une évolution de N se fait de manière continue jusqu’à 9 mètres de terrain naturel (TN). Cette évolution des nombres de coups N permet de constater que la formation est en perpétuelle dynamique, et donc non stable. Cette évolution peut se faire de manière arithmétique comme c’est le cas de la majorité de profil, mais aussi, peut être marquée par une surface d’instabilité nette comme c’est le cas du profil SPD3 (entre 6 et 7 mètres/TN);
• Le deuxième horizon: correspond au niveau profond du sol; situé entre 9 et 10 mètres de profondeur, c’est l’horizon le plus stable marqué par un nombre de coups d’environ 90, ce qui indique, selon la classification ‹›Ménard››, une résistance mécanique très élevée de formation rocheux. Dans ce contexte, nous confirmons les résultats obtenus au niveau des sondages pressiométriques (SP), où nous avons conclu que plus nous fonçons en profondeur; plus la formation sera compacte, non poreux, cohérente et donc plus résistante.

4.2. Les formes et les processus d’évolution géomorphologique sur le versant

4.2.1. L’érosion linéaire superficielle associée aux ravinements

La concentration de l’érosion superficielle sur le versant est due aux facteurs de la fragilité lithologique, l’intensité des précipitations, la pente et la faible couverture végétale. Parmi les manifestations les plus importantes de l’érosion superficielle sur ce versant, on peut citer les ravinements, que l’on distingue en deux types:

• Ravinements superficiels récents: sont moins profonds (moins de 0,60 mètre), se présentent sous forme de rainures ou d›érosions en griffe. Ils se développent principalement sur la partie moyenne du versant et près des zones d›arrachement. Ces ravinements sont liés à l’érosion linéaire et verticale induite par les écoulements superficiels, particulièrement dans les zones à forte pente et dépourvues de végétation. Ils apparaissent et évoluent sous l’effet des pluies saisonnières, et peuvent être partiellement comblés par les pratiques agricoles.
• Ravins profonds: Ce sont des ravins anciens, situés en aval en forme de U, résultant d’une érosion concentrée et prolongée. Leur profondeur varie entre 1 et 3 mètres (figure 20). Ils sont orientés et développés vers le tronçon routier.

L’évolution des ravins a significativement compromis la stabilité du tronçon routier. L’élargissement et l’approfondissement de ces ravins ont induit une perturbation majeure de la stabilité du remblai routier, notamment en fragilisant sa base (figures 3 et 20). Par ailleurs, l’encaissement et le décapage des matériaux meubles en amont ont exacerbé la situation. Ces matériaux, transportés par l’érosion, viennent s’accumuler directement sur la chaussée, obstruant les caniveaux et ouvrages d’art. Cette sédimentation provoque une élévation du niveau de base et favorise la stagnation des eaux, en particulier sur le côté droit de la route. L’infiltration progressive de ces eaux dans les remblais et le corps de chaussée entraîne une diminution rapide de leur cohésion et de leur résistance, favorisant ainsi le glissement de terrain, les affaissements et les arrachements de chaussée. Ces phénomènes dégradent considérablement les infrastructures de drainage et de soutènement.

4.2.2. Dynamique semi-profonde liée à un glissement avec affaissement

4.2.2.1. Quelques caractéristiques géométriques de la dynamique

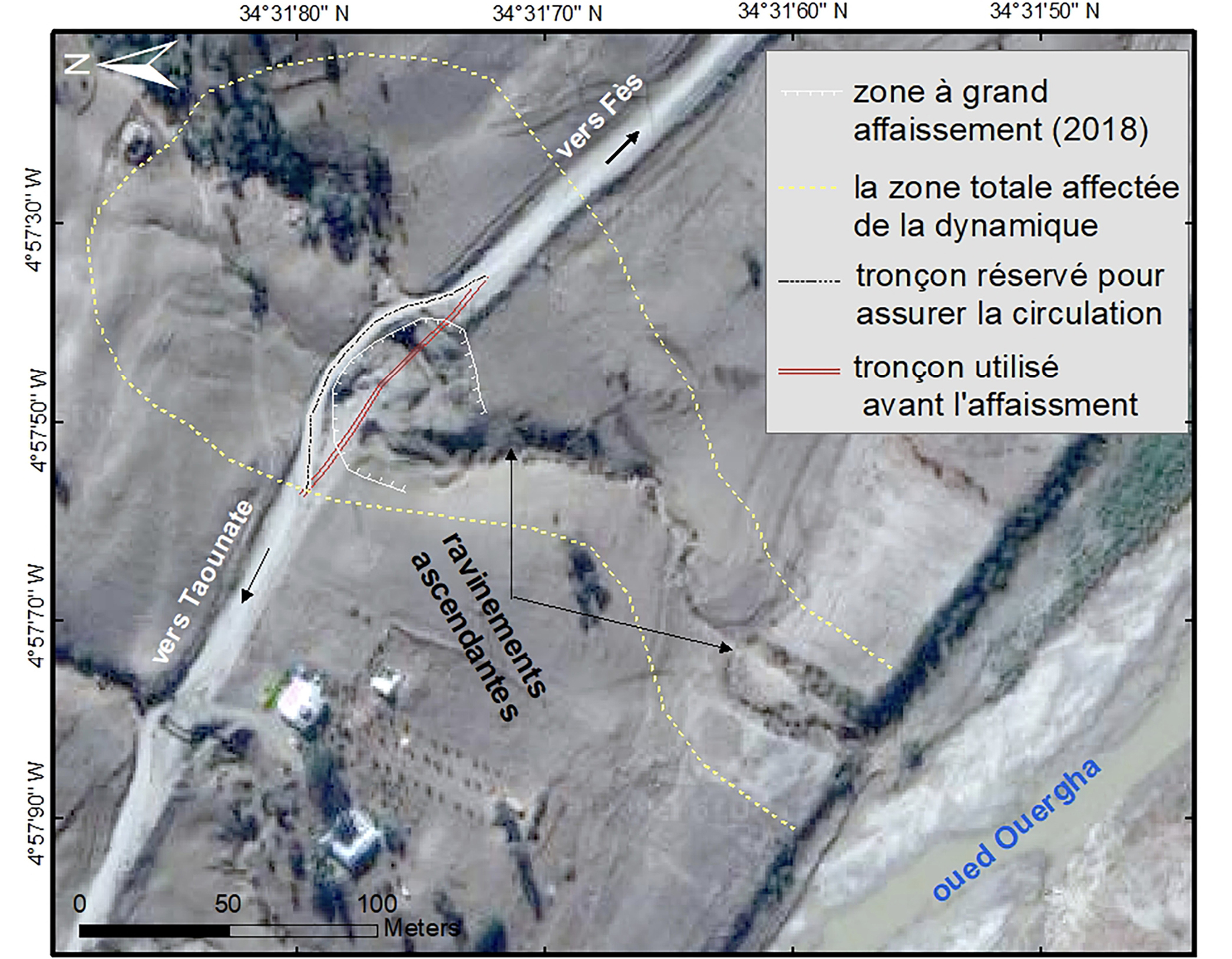

Le glissement de terrain a affecté une superficie considérable, s’étendant sur environ 286 mètres de long pour 160 mètres de large. La masse instable a adopté une morphologie caractéristique en forme de poire, avec un élargissement marqué dans sa partie médiane et amont, et un rétrécissement progressif en aval (figure 20). Cette configuration suggère un mouvement complexe, peut-être influencé par la topographie locale et la nature des matériaux.

La zone d’arrachement, d’où s’est détachée la masse glissante, présente une forme en croissant de lune. Toutefois, la détermination précise de sa profondeur s’avère délicate en raison de la vitesse relativement lente du glissement. Cette dynamique lente a également compliqué l’évaluation détaillée de la nature des matériaux mobilisés et de leur vitesse de déplacement. Par ailleurs, les pratiques anthropiques exercées sur le versant ont rendu difficile toute analyse approfondie, notamment en termes de quantification des volumes déplacés et de caractérisation des mouvements.

4.2.2.2. L’estimation annuelle du mouvement de glissement

Le tableau ci-après récapitule les résultats des mesures effectuées sur le terrain entre 2016 et 2021. Ceux – ci ont permis de cerner de près le taux moyen de déplacement qu’est de l’ordre de 30,7 cm pour une période de cinq ans.

La lecture des données du tableau 4 et de la figure 18; nous permet de conclure des notes suivantes:

• Une nette différence du mouvement de la masse glissante selon les années, où le déplacement maximal enregistré en 2018 (d’une moyenne de 13,66 cm), et le minimal n’a pas dépassé une moyenne de 2 cm en 2020;
• Une grande différence du mouvement selon la situation des points de mesures, où nous avons enregistré un mouvement clair en amont du versant (entre P3 et P7); allant de 34 à 41 cm en cinq ans, tandis qu’il en reste généralement lent sur les bords centrale (entre 20 et 24 cm comme le total de déplacement);
• Le mouvement le plus fort des masses a été enregistré au niveau des points de P4 à P7 d’environ 16 cm durant une seule année (2018), ce sont les points affectés soit par la présence des ravins ascendantes, soit par les fissures de retrait (voir figures 3 et 20);
• Une stabilité partielle enregistrée à quelques points en 2020, et elle en totale à l’ensemble du versant à l’année 2021, grâce aux travaux d’aménagement réalisés par DETLE (Travaux achevés fin de 2019).

4.2.2.3. L’estimation mensuelle du mouvement de glissement

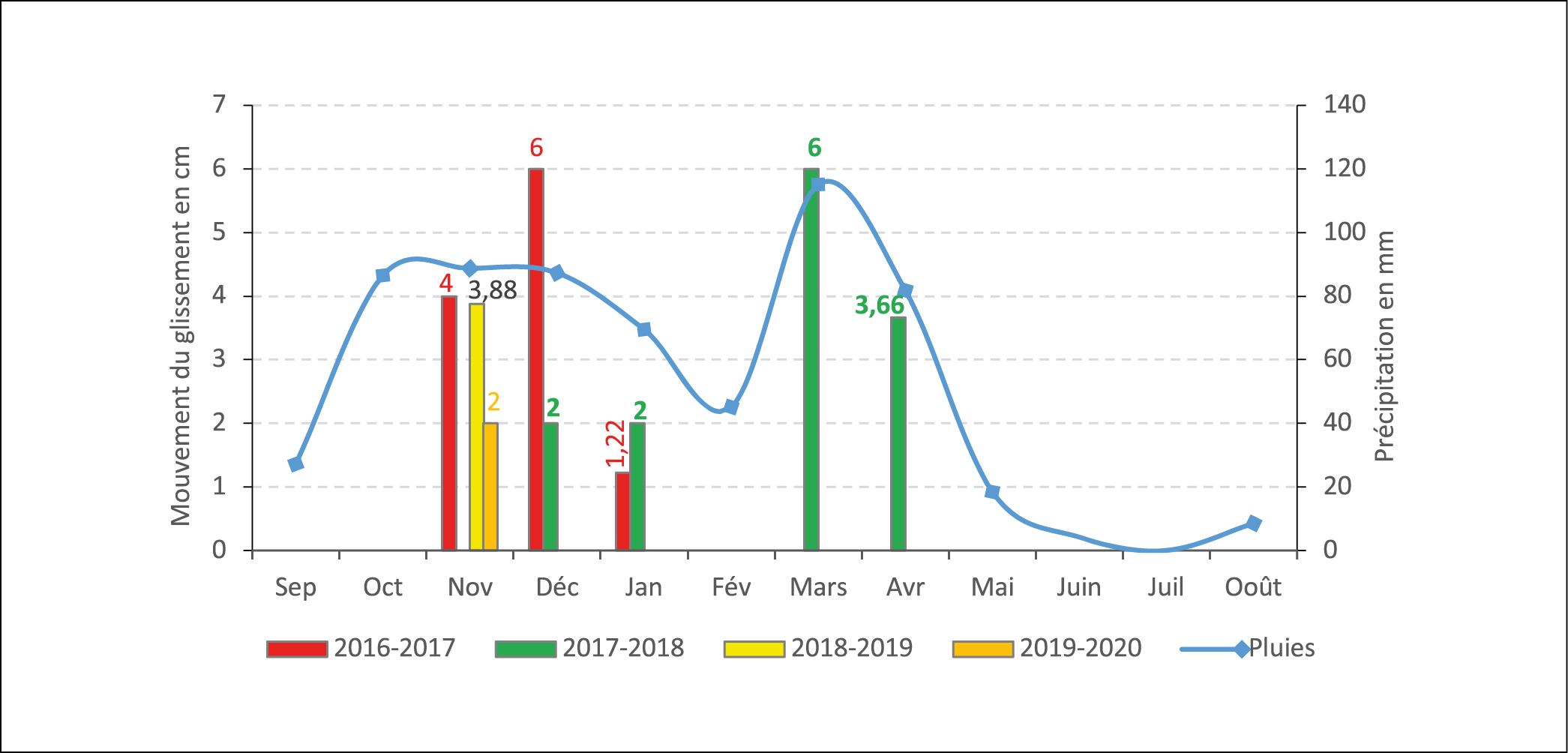

La figure ci-après montre des résultats obtenus des mesures mensuelles du mouvement de glissement, qui nous a permis d’estimer le taux moyen de déplacement à 0,64 cm par mois. Cependant, ce moyen est hétérogène, et le plus souvent il dépend de quantité de pluies retenues jusqu’alors.

L’ analyse des résultats liés au mouvement mensuel du glissement, tout en tenant compte des précipitations recueillies, a permis de souligner les remarques suivantes:

• La plupart des cas des mouvements ont été enregistrés au cours de la période allant de novembre à janvier qui coïncide avec la saison la plus arrosée de l’année, avec deux exceptions enregistrées au cours des mois de mars et avril 2018, après des pluies fortes et continues au cours de ces mois s’élevant respectivement à 339 et 128 mm (saison 2017-2018);
• La moyenne mensuelle maximale du mouvement de glissement était de 6 cm, enregistrée en décembre 2016-2017 et en mars 2017-2018, suite à de violentes pluies en deux phases successives ayant enregistrées respectivement 168,3 et 339 mm;
• Une stabilité nette du glissement pendant les mois d’été et au début de l’automne. Au cours ce mois; bien qu’il pleuve, la quantité retenue il ne suffit pas pour déclencher de telle dynamique;
• La dynamique, s’elle existe, au cours de chaque automne; peut se limiter au déclenchement de petits glissements sans importance. Seules les formations lithologiques préparées issu la dessiccation estivale peut être mis en mouvement par ruissellement superficiel direct et donnent naissance à des eaux chargés en boue. Et, toutes nouvelles pluies peuvent les conditions d’instabilité.

4.2.2.4. Impact de la dynamique et les dégâts enregistrés

Les dégâts et les répercussions sont clairement liés au type de dynamique ; de sorte que:

• En dépit d’un mouvement de glissement lent (30.7 cm/an en moyenne), la partie médiane du versant a connu un effondrement catastrophique en avril 2018, entraînant un affaissement de la chaussée de plus de 85 cm et la destruction complète de la route (figure 20 et photo 5);

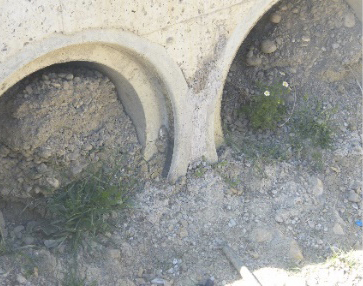

• Colmatage des caniveaux et système de drainage, à cause de l’intensité d’érosion superficiel (photos 4 et 6), provoquant l’accumulation de l’eau et des boues sur le bord de la route et provoque ainsi des difficultés de drainage;
• Répercussions économiques dues à des pertes énormes en terres agricoles à cause de l’érosion, en moyens de financement, en retard de mise à niveau du réseau routier endommagé, particulièrement après des périodes très humides ou des évènements climatiques exceptionnels.

5. CONCLUSION

Dans le nord marocain, le domaine du Rif central méridional, et par leurs caractéristiques physiques et anthropiques, est une région particulièrement vulnérable aux risques géomorphologiques et morphodynamiques. Où, les glissements de terrain, les éboulements et les coulées de boue, les affaissements…, sont plus fréquents, ont des conséquences directes et souvent dévastatrices sur le réseau routier.

Dans ce contexte, les phénomènes d’instabilité de terrain sont des déséquilibres environnementaux résultent de l’action combinée de facteurs plus ou moins complexes. Soit permanents tels que la géologie, l’hydrogéologie, la topographie, le couvert végétale…, ou facteurs variants (dynamiques) dont les agents climatiques, impacts de l’eau, actions anthropiques, vibrations sismiques…etc.

Dans le cas étudié, l’utilisation d’une approche géographique et géomorphologique, a permis de déterminer les facteurs possibles responsables d’instabilité, d’identifier le type et la structure du phénomène affecté (glissement/affaissement), de déterminer la vitesse moyenne de glissement (d’ordre de 30,7 cm comme un moyen annuel) et d’estimer probable de la profondeur de la masse glissée (≈3,5 mètres en raison de la présence d’une couche d’argile très altérée à cette profondeur).

Les résultats de notre étude sont en accord avec les travaux précédents réalisés sur déférentes régions Rifaine, qui ont mis en évidence l’importance de certains facteurs génétiques et déclenchants l’instabilité des versants. Dans le site étudié, nos analyses permettent d’affiner ces résultats en proposant une classification en deux niveaux des facteurs explicatifs:

• Facteurs liés à l’augmentation (forces) de la pente et l’ablation du support sous-jacent par érosion, la surcharge exercée soit par des agents naturels (l’eau), soit par l’action anthropique (terrassement routier) ;
• Facteurs liés à la diminution de la résistance du matériau, qu’il s’agisse des facteurs intrinsèques liés à la nature des matériaux d’origine, c’est-à-dire les minéraux et les roches constituant le sol, ou des facteurs actifs liés indirectement aux matériaux affectés, tels que l’altération due aux agents atmosphériques, l’augmentation des pressions interstitielles et la modification de la structure intergranulaire.

En effet, l’étude des phénomènes morphodynamiques dans le domaine Rifain est rendue complexe par l’interdépendance et l’interaction de nombreux facteurs. Il est ainsi difficile de généraliser les résultats d’une étude de cas à l’ensemble de ce domaine. Pour mieux comprendre ces processus, il est nécessaire d’identifier les seuils critiques (climat, hydrogéologie, topographie, propriétés des matériaux) qui marquent le passage de la stabilité à l’instabilité. La détermination de ces seuils permettra d’établir une base de données précise pour l’élaboration de cartes des risques et la mise en place de mesures de prévention adaptées.

Dans une perspective de recherche approfondie, nous envisageons de mener une étude géotechnique détaillée des sols, en portant une attention particulière aux argiles. Cette étude aura pour objectifs d’identifier les mécanismes de dégradation des sols, de déterminer les facteurs déclencheurs des instabilités et de quantifier les seuils critiques de rupture. Les résultats obtenus permettront de mieux comprendre la dynamique des mouvements de terrain dans cette zone et de proposer des mesures de prévention adaptées, notamment pour les infrastructures routières situées à proximité.
